該貨品暫時缺貨,請在下面輸入您的郵箱地址或手機號碼,當我們有現貨供應時,我們會發送郵件通知您!
圖威安防商城提供 FC-500 型IC卡讀卡模塊在線咨詢與銷售,F(xiàn)C-500 型IC卡讀卡模塊的效果與評測請與客服聯系咨詢。
圖威 FC-500 型IC卡讀卡模塊是圖威項目類產品,涉及到工程項目備案保護。圖威項目產品需要訂購,出貨時間約1~7個工作日,如需購買請聯系客服。

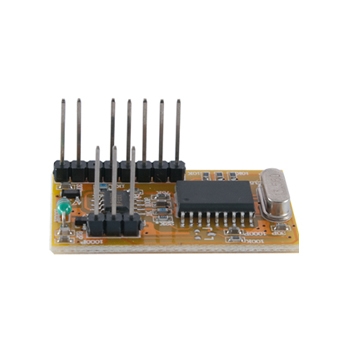

FC-500型IC卡讀卡模塊
一、產品簡介:
FC-R500型讀卡模塊是基于13.56MHz頻率的IC卡讀卡模塊,可支持mifare1 S50/S70、mifare0 ultralight、mifare Pro、mifare desfire等兼容格式IC卡,采用WEIGEN26協議輸出,內置看門狗電路,DC5V工作電壓,讀卡有效距離DIS 0-100 mm,解碼時間: TDEC 65- 100 ms,我公司提供多款讀卡天線選擇,滿足不同外型尺寸的需要,F(xiàn)C-R500讀卡模塊它采用超小型、超大規模集成電路封裝,具有易用、可靠、多樣和體積小等特點,可幫助您方便、快捷地將當今最流行的非接觸式IC卡技術融入您的系統中,提高您的產品檔次
二、技術參數:
電源電壓:DC 5V
工作電流:100 - 120 mA
通信方式:WEIGEND26
工作頻率:FREQ 13.56MHZ
有效距離:DIS 0-100 mm
解碼時間:TDEC 65- 100 ms
工作溫度:TOPR 0~+70 ℃
貯藏溫度:TSTR -25~+90 ℃
尺寸大?。?6MM×21.5 MM ×8 MM
支持卡片:支持Mifare1兼容格式IC卡
三、管腳說明:
底部圖
1、WD0 韋根數據0輸出或ABA數據輸出
2、WD1 韋根數據1輸出或ABA時鐘輸出
3、HOLD 韋根保持輸出
4、TX1 天線輸出驅動1
5、TX2 天線輸出驅動2
6、AGND 模擬地。已在模塊內部與數字地相連
7、RX 接收信號輸入。直接由天線回路接入
8、DGND 數字地
9、DVCC+5V電源
10、NRST 低有效復位端
資料下載:暫無信息
